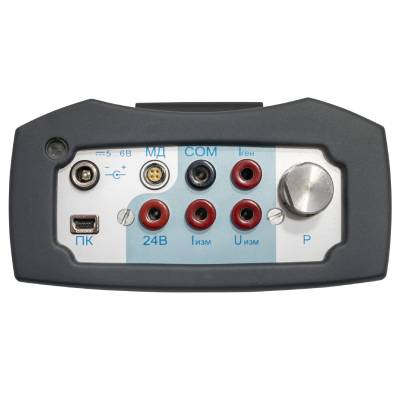

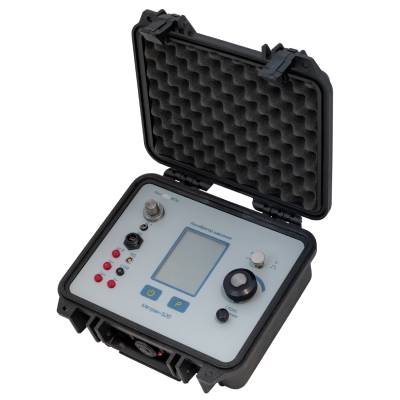

Калибратор Метран-520

Загрузка изображения ...

Калибратор Метран-520 совместно с эталонными модулями давления предназначен для точного измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока. Применяется в качестве рабочего эталона при поверке и калибровке различных средств измерений давления, преобразователей давления с унифицированными выходными электрическими или цифровыми сигналами в стандарте HART-протокола, измерительных преобразователей, вторичных показывающих и регистрирующих приборов, образцовых манометров, а также для проверки сигнализирующих устройств электроконтактных манометров, реле давления и блоков питания.

Запросить ТКП

Технические характеристики Особенности применения Комплект документации

Тип измерения: измерение абсолютного и избыточного давления, разрежения

Диапазоны измерений: избыточное давление от 0…0,4 кПа до 0…160 МПа абсолютное давление от 0…25 кПа до 0…6 МПа давление-разрежение от ± 0,63 кПа до -0,1…2,5 МПа разрежение от 25…0 кПа до 100…0 кПа

Диапазоны измерений электрических сигналов: 0…22 мА, 0…5 В, 0…50 В

Диапазоны воспроизведений электрических сигналов: 0…22мА, 0…1 В

Погрешность измерений:
-давления, разрежения, давления-разрежения ± 0,02; ± 0,025; ± 0,03; ± 0,04; ± 0,05; ± 0,06; ± 0,1 % ВПИ
-тока 0…22 мА ± (0,0075% ИВ+0,0005 мА)
-напряжения 0-5 В ± (0,02% ИВ+0,0001 В)
-напряжения 0-50 В ± (0,04% ИВ+0,002 В)

Погрешность воспроизведений: ток 0…22 мА, ± (0,02% ИВ+0,001 мА)

Единицы измерения давления: Па, кПа, МПа, кгс/м2, кгс/см2, мм рт.ст, мм вод.ст., мбар, бар

Степень защиты: от воздействий пыли и воды IP54

Калибровка средств измерений давления в условиях эксплуатации и поверка в лабораторных условиях. Возможности настройки и поверки датчиков по HART-протоколу. Автоматическое вычисление погрешности датчиков давления
Предустановленные режимы (измерение, воспроизведение, пользовательский, мониторинг)
Архивирование результатов калибровки и поверки датчиков давления в энергонезависимой памяти
Передача информации о средствах измерения, а также результатов их калибровки и поверки в ПК
Автоматизация обработки результатов измерений и формирование протоколов поверки датчиков давления (с помощью программного обеспечения "Поверка СИД"). Результаты поверки средств измерений представлены в табличной и графической форме
Возможность электрического питания поверяемых датчиков с помощью встроенного источника напряжения 24 В
Поддержка совместной работы с эталонными модулями давления Метран 518. По заказу калибратор Метран 520 может быть выпущен со встроенным модулем давления
Внешние модули давления из комплекта калибратора могут поставляться с кодом исполнения «Обезжиривание» для работы со средствами измерения кислородного исполнения. Для воспроизведения давления в составе калибратора поставляются ручные источники создания давления
