Беспроводная система сбора данных

Связаться с ГИП

Система обеспечивает решение следующих задач

Обеспечение единства измерений удалённых объектов или объектов без электропитания
Уменьшение времени реагирования на аварийную ситуацию
Сокращение времени монтажа приборов на объекте
Уменьшение сложности проекта

Параметры и характеристики

Протокол передачи данных: LoRaWAN
Время опроса: от 1 минуты
Безопасность передачи данных: стандарт АЕС-128
Сертификация для применения в Опасных зонах
Расстояния до 10 км, до 500 точек в одной сети
Не требует разрешения РЧЦ, диапазон ISM868МГц
Открытый мультивендорный стандарт LoRaWAN
Интеграция по протоколам Modbus или OPC
Адаптация для условий Крайнего Севера, от -55С

Объекты для наглядного применения

Добывающие и нагнетательные скважины
Удаленные резервуары
Труднодоступные объекты без электропитания

Полевой уровень

Измеряемые параметры: Давление, Температура, Уровень, Контроль концентарции опасных газов
Передаваемые сигналы: 4-20 мА, HART, Modbus RTU, Дискретный сигнал, Резистивный сигнал

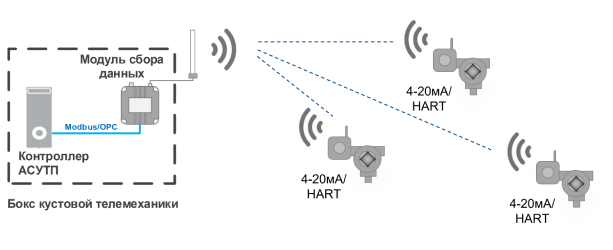

Модуль сбора данных, интеграция с верхним уровнем:

Базовая станция LoRaWan с внешней антенной и грозозащитой
Одноплатый ПК на базе Linux с предустановленным ПО

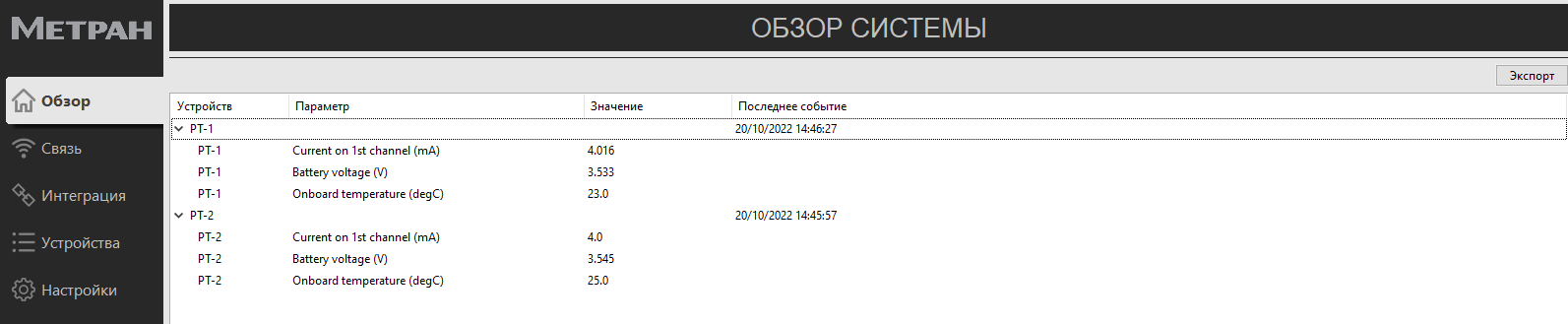

ПО Метран для настройки параметров интеграции
Сетевой сервер LoRaWAN
Питание от 24В/220В
Поддерживаемые протоколы: Modbus RTU/TCP и OPC DA.

Пример применения
Беспроводная (LPWAN) система контроля объектов трубопроводного транспорта на нефтяных месторождениях в регионе ХМАО

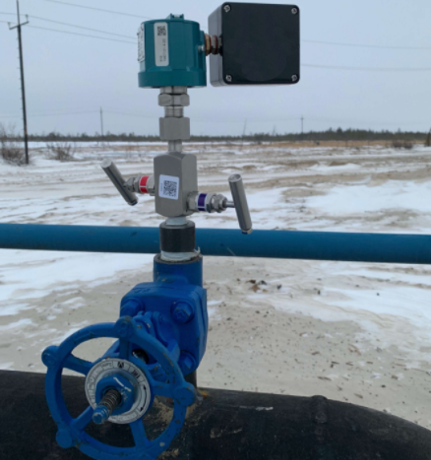

Коммутаторы установлены в комплекте с датчиками давления и температуры и представляют из себя полностью законченное, автономное и беспроводное решение, позволяющее обеспечивать работу контрольно-измерительного прибора без внешнего электропитании и передавать данные по беспроводной LPWAN сети, стандарта LoRaWAN.
